Güneş Panelleri ve TP4056 Şarj Modülü Kullanarak 3 adet 18650 lityum iyon pil (3S) Şarj Edilmesi

Güneş Panelleri ve TP4056 Şarj Modülü Kullanarak 3 adet 18650 lityum iyon pil (3S) Şarj Edilmesi

Güneş Panelleri ve TP4056 Şarj Modülü Kullanarak 3 adet 18650 lityum iyon pil (3S) Şarj Edilmesi

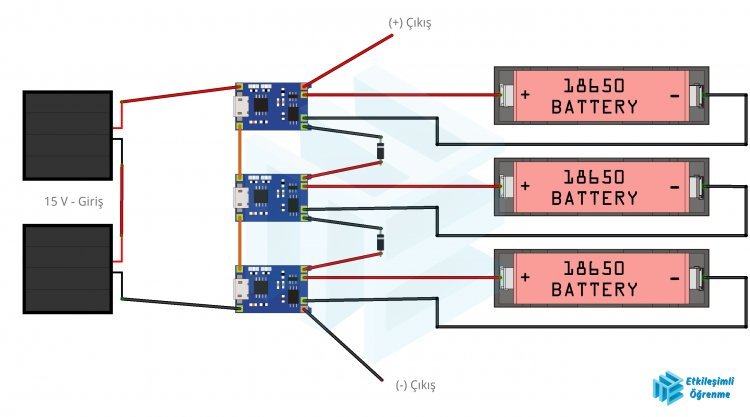

Yukarıdaki şemada aynı anda 3 adet 18650 pilinin şarj şeması vardır. Pillerin doğru bir şekilde şarj olabilmesi için devreye 15 V güç verilmesi gerekiyor. Her bir TP4056 şarj modülü için  5V gerekmektedir. Bu gerilimi herhangi bir güç kaynağından verebilirsiniz. Pillerin şarj süresi kaynağın sağladığı akım miktarına bağlıdır. Devrede kullandığımız TP4056 şarj modülü aşırı akım koruma sistemine sahiptir. 3A üzeri akım miktarında devreyi ve pilleri korumaya almaktadır.

Yukarıdaki şemada örnek olarak güneş panelleri bağlanmıştır. Güneş panelleri ile pillerimizi şarj edebiliriz. Güneş panellerini seri veya paralel bağlayarak devrenin çalışması ve pillerin şarj olması için gereken gerilim ve akım miktarını elde edebiliriz.

Ayrıntılı bilgi almak isteyenler için güzel bir anlatım :

Lityum iyon bataryalar için BMS devresi yapımı
