74HC595 Entegresi ile 8 adet Led Kullanımı (Kara Şimşek)

74HC595 Entegresi - Kara Şimşek

74HC595 Entegresi ile 8 adet Led Kullanımı (Kara Şimşek)

74HC595 Shift Register Nedir?

Shift register peş peşe bağlanmış flip-floplardan oluşan lojik bir devredir. Ortak bir clock ile çalışan bu devre aldığı bit değerlerini hafızasında tutarak sonrasında çıkışa verir. 74HC595 entegresi seri giriş, paralel çıkış olarak çalışan ve 3 girişle kontrol edilen 8-bit paralel çıkışı olan bir shift register entegresidir. Burada bahsedilen 3 giriş:

  • Seri data girişi.(1 veya 0)
  • Clock girişi.
  • Latch girişi.



74HC595 Datasheet

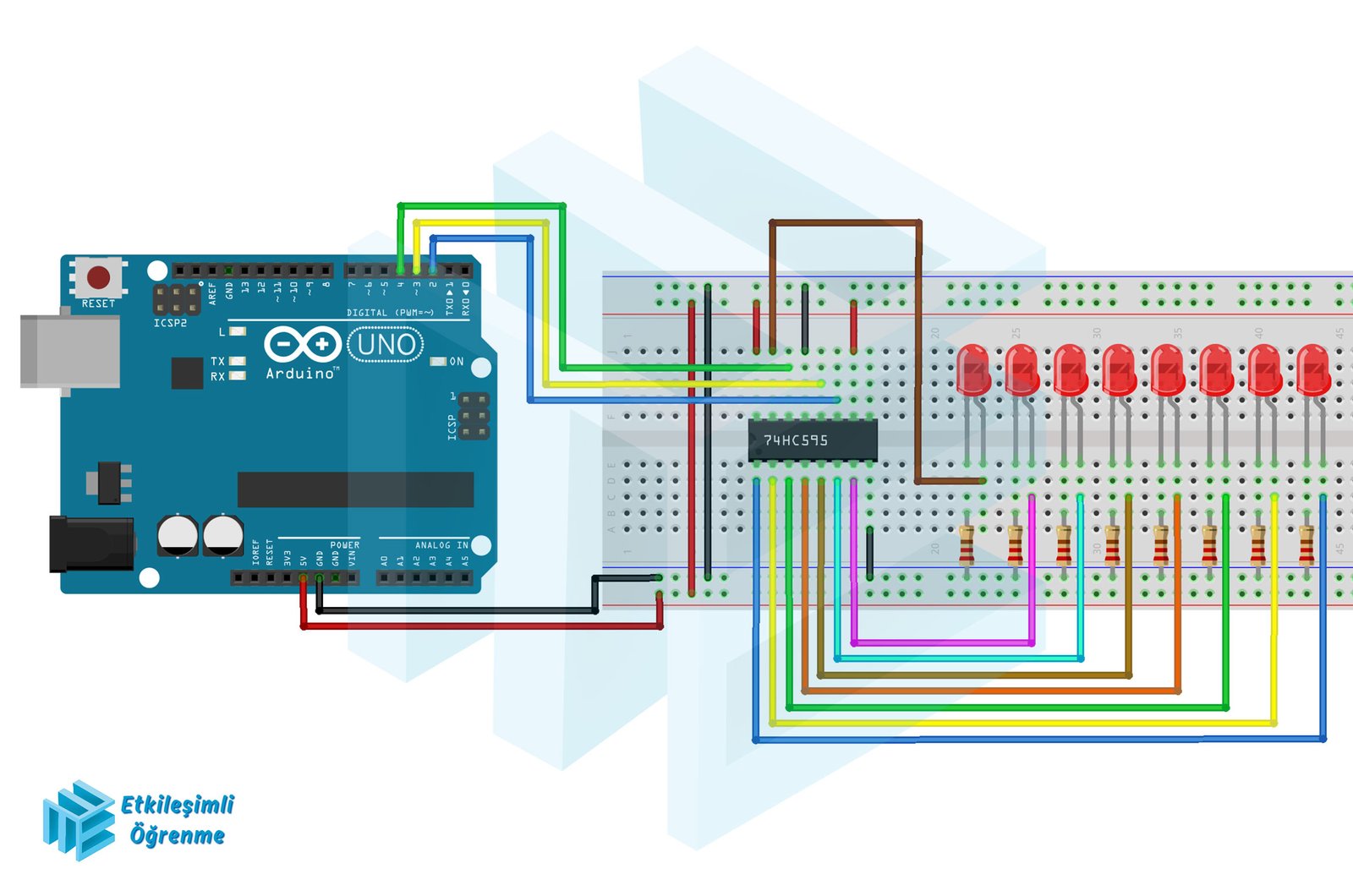

Arduino UNO ile kullanımı (Kodlar)



Not: led = ceil(pow(2,i))-1;   Bu formüllerde yer alan -1 leri silerseniz, uygulama standart bir Kara Şimşek uygulaması olarak çalışır.

Kara Şimşek için led = ceil(pow(2,i))-1; yerine led = ceil(pow(2,i)); kullanabilirsiniz.
